ပျောက်ဆုံးနေသောဖယောင်းအပိုင်းအစများတွင်စိတ်ဖိစီးမှုများကိုခွဲခြမ်းစိတ်ဖြာနည်း။

ဟေ့အဲဒီမှာ! ပျောက်ဆုံးနေသောဖယောင်းသွန်းသည့်အစိတ်အပိုင်းများကိုပေးသွင်းသူတစ် ဦး အနေဖြင့်ကျွန်ုပ်သည်ဂိမ်းတွင်အချိန်အတော်အတန်လေ့လာခဲ့ဖူးပြီးထိုအစိတ်အပိုင်းများရှိစိတ်ဖိစီးမှုများကိုခွဲခြမ်းစိတ်ဖြာရန်မည်မျှသေချာသည်ကိုကျွန်ုပ်သိသည်။ ဒီဘလော့ဂ်မှာငါဘယ်လိုလုပ်ရမယ်ဆိုတာအပေါ်အကြံပြုချက်များနှင့်လှည့်ကွက်အချို့ကိုသင်တို့နှင့်မျှဝေမည်။

ပထမ ဦး ဆုံးအနေဖြင့်စိတ်ဖိစီးမှုခွဲခြမ်းစိတ်ဖြာမှုသည်အလွန်အရေးကြီးကြောင်းပြောဆိုကြပါစို့။ ပျောက်ဆုံးနေသောဖယောင်းသွန်းလောင်းသည့်အစိတ်အပိုင်းများနှင့် ပတ်သက်. စိတ်ဖိစီးမှုသည်အက်ကြောင်း, ပုံပျက်သောနှင့်ပျက်ကွက်မှုကဲ့သို့သောပြ problems နာအမျိုးမျိုးကိုဖြစ်ပေါ်စေနိုင်သည်။ စိတ်ဖိစီးမှုများကိုဆန်းစစ်ခြင်းအားဖြင့်ကျွန်ုပ်တို့သည်အားနည်းသောအချက်များကိုအပိုင်းမှခွဲခြားသတ်မှတ်ပြီး၎င်းတို့သည်တကယ့်ပြ issue နာမဖြစ်လာမီသူတို့ကိုခွန်အားရှိစေရန်ခြေလှမ်းများလှမ်းနိုင်သည်။ ၎င်းသည်အစိတ်အပိုင်းများ၏အရည်အသွေးနှင့်ယုံကြည်စိတ်ချရမှုကိုတိုးတက်စေသည်သာမကအကုန်အကျပြင်ဆင်ခြင်းနှင့်အစားထိုးခြင်းကိုရှောင်ရှားခြင်းဖြင့်ရေရှည်တွင်ကုန်ကျစရိတ်များကိုလျှော့ချရန်လည်းကူညီသည်။

ဒါကြောင့်ငါတို့ဆုံးရှုံးခဲ့ရတဲ့ဖယောင်းအပိုင်းအစတွေမှာစိတ်ဖိစီးမှုကိုခွဲခြမ်းစိတ်ဖြာခြင်းအကြောင်းဘယ်လိုသွားသလဲ။ ကောင်းပြီ, ငါတို့သုံးနိုင်တဲ့ကွဲပြားခြားနားတဲ့နည်းလမ်းအနည်းငယ်ရှိပါတယ်။

1 ။ Finite Element Analysis (FEA)

တိုတောင်းသောအသေးအဖွဲ element ခွဲခြမ်းစိတ်ဖြာမှုသို့မဟုတ် FEA တို Ase သည်ပျောက်ဆုံးနေသောဖယောင်းအပိုင်းအစများတွင်စိတ်ဖိစီးမှုခွဲခြမ်းစိတ်ဖြာခြင်းအတွက်အသုံးအများဆုံးနည်းလမ်းများအနက်မှတစ်ခုဖြစ်သည်။ ၎င်းသည်ကွန်ပျူတာအခြေပြုခြင်း simulation technique တစ်ခုဖြစ်ပြီး၎င်းသည်ကျွန်ုပ်တို့အားတစ်စိတ်တစ်ပိုင်းကိုပုံစံပြုရန်နှင့် 0 န်ဆောင်မှုအမျိုးမျိုးကိုကိုင်တွယ်ဖြေရှင်းရန်နှင့်ကွဲပြားခြားနားသော 0 န်ထုပ် 0 န်းကျင်အခြေအနေများကိုလိုက်နာရန်ခွင့်ပြုသည်။

ဒီမှာဘယ်လိုအလုပ်လုပ်တယ်ဆိုတာဒီမှာပါ။ ပထမအချက်မှာ CAD Software ကို အသုံးပြု. အပိုင်း၏ 3D ပုံစံကိုဖန်တီးသည်။ ထို့နောက်ကျွန်ုပ်တို့သည်မော်ဒယ်ကို၎င်း၏ကိုယ်ပိုင်ဂုဏ်သတ္တိများနှင့်အတူအသေးအဖွဲသေးငယ်တဲ့ဒြပ်စင်၏ကွက်အဖြစ်ဝေမျှ။ ထို့နောက်ကျွန်ုပ်တို့သည်ဝန်များကိုမော်ဒယ်များနှင့်နယ်နိမိတ်အခြေအနေများကိုမော်ဒယ်များ, ဖိအားများ, နောက်ဆုံးအနေဖြင့်ကျွန်ုပ်တို့သည်ဆော့ဖ်ဝဲကို အသုံးပြု. ညီမျှခြင်းများကိုဖြေရှင်းရန်နှင့်အပိုင်းများတွင်စိတ်ဖိစီးမှုနှင့် straus ဖြန့်ဖြူးခြင်းကိုတွက်ချက်ရန် FEA ဆော့ဖ်ဝဲကိုအသုံးပြုသည်။

FEA ၏အကြီးမားဆုံးအားသာချက်များမှာ၎င်းသည်ကျွန်ုပ်တို့အားမတူညီသောလည်ပတ်မှုအခြေအနေများအောက်တွင်စိတ်ဖိစီးမှုများကိုခွဲခြမ်းစိတ်ဖြာရန်ခွင့်ပြုသည်။ ဥပမာအားဖြင့်ကျွန်ုပ်တို့သည်ပုံမှန်လည်ပတ်မှုဝန်များအောက်တွင်ပါ 0 င်နိုင်သည်။ ၎င်းသည်အလားအလာရှိသောပျက်ကွက်မှုပုံစံများကိုဖော်ထုတ်ရန်နှင့်ဤအခြေအနေများကိုဆီးတားရန်အပိုင်းကိုဒီဇိုင်းဆွဲရန်ကူညီသည်။

အခြားအခွင့်အလမ်းတစ်ခုမှာအခြားနည်းများနှင့်နှိုင်းယှဉ်လျှင်အနည်းငယ်မြန်ဆန်ပြီးကုန်ကျစရိတ်သက်သာစေသည်။ 3D Model နှင့် Sea ဆော့ (ဖ်) ဝဲ (ဒသမိတ်ဆော့ဗ်ဝဲ) ရှိသည်နှင့်တပြိုင်နက်ကျွန်ုပ်တို့သည်အချိန်တိုနှင့်ကုန်ကျစရိတ်သက်သာစွာဖြင့် Simulat provulations မျိုးစုံကိုအသုံးပြုနိုင်သည်။ ၎င်းသည်ကျွန်ုပ်တို့အားအပိုင်း၏ဒီဇိုင်းကိုပိုမိုကောင်းမွန်အောင်ပြုလုပ်ရန်နှင့် Casting လုပ်ငန်းစဉ်ကိုမစတင်မှီအပြောင်းအလဲများပြုလုပ်နိုင်သည်။

သို့သော် FEA သည်၎င်း၏အကန့်အသတ်ရှိသည်။ အကြီးမားဆုံးစိန်ခေါ်မှုတစ်ခုမှာရုပ်ပစ္စည်းဂုဏ်သတ္တိများနှင့်နယ်နိမိတ်အခြေအနေများကဲ့သို့သောတိကျသောသွင်းအားစုအချက်အလက်များရရှိခြင်းဖြစ်သည်။ အကယ်. input အချက်အလက်များသည်မတိကျပါကခြင်း simulation ၏ရလဒ်များသည်ယုံကြည်စိတ်ချရမည်မဟုတ်ပါ။ ထို့အပြင် FEA သည်ရှုပ်ထွေးပြီးရလဒ်များကိုတည်ဆောက်ရန်နှင့်အဓိပ္ပာယ်ကောက်ယူရန်မြင့်မားသောကျွမ်းကျင်မှုအဆင့်လိုအပ်သည်။

2 ။ strain gauge စမ်းသပ်ခြင်း

Strain Gauge Testing သည်ပျောက်ဆုံးနေသောဖယောင်းအပိုင်းအစများတွင်စိတ်ဖိစီးမှုများကိုခွဲခြမ်းစိတ်ဖြာရန်ကျွန်ုပ်တို့အသုံးပြုနိုင်သည့်အခြားနည်းလမ်းတစ်ခုဖြစ်သည်။ ၎င်းတွင်သေးငယ်သော strain gaugens ကိုအပိုင်းအစငယ်များနှင့်ချိတ်ဆက်ပြီးအပိုင်းကို 0 င်ရောက်နိုင်သည်။

ဒီမှာဘယ်လိုအလုပ်လုပ်တယ်ဆိုတာဒီမှာပါ။ ပထမတော့ကျွန်တော်တို့ဟာအပိုင်းရဲ့မျက်နှာပြင်ကိုသန့်ရှင်းရေးလုပ်ပြီးအထူးကော်ကိုသုံးပြီး strain gauges ကိုပူးတွဲနေတယ်။ ထို့နောက်ကျွန်ုပ်တို့သည် strain graisition system သို့ strain gaugens ကိုချိတ်ဆက်ထားသည့်ဒေတာဝယ်ယူမှုစနစ်သို့ချိတ်ဆက်ထားသည်။ နောက်ဆုံးအနေဖြင့်ကျွန်ုပ်တို့သည် Data seightitary system ကို အသုံးပြု. Hookoky ၏ဥပဒေကို အသုံးပြု. စိတ်ဖိစီးမှုနှင့်ဖိအားကိုပြောပြသည်။

Strain Gauge Testing ၏အကြီးမားဆုံးအားသာချက်တစ်ခုမှာ၎င်းသည်စိတ်ဖိစီးမှုနှင့် ပတ်သက်. အချိန်နှင့်တပြေးညီအချက်အလက်များကိုပေးထားသည်။ ၎င်းသည်ကျွန်ုပ်တို့အားအစိတ်အပိုင်း၏အမှန်တကယ်လည်ပတ်မှုကာလအတွင်းစိတ်ဖိစီးမှုအဆင့်များကိုစောင့်ကြည့်လေ့လာပြီးစောစောအလားအလာရှိသောပြ problems နာများကိုရှာဖွေတွေ့ရှိရန်ခွင့်ပြုသည်။ ထို့အပြင် strain gauge စမ်းသပ်မှုသည်အခြားနည်းလမ်းများနှင့်နှိုင်းယှဉ်လျှင်အတော်လေးရိုးရှင်း။ စျေးသိပ်မကြီးသည့်ပမာဏဖြစ်သည်။

သို့သော် strain gauge စမ်းသပ်မှုတွင်၎င်း၏အကန့်အသတ်ရှိသည်။ အကြီးမားဆုံးစိန်ခေါ်မှုတစ်ခုမှာအထူးသဖြင့်စိတ်ဖိစီးမှု gradients သို့မဟုတ်ရှုပ်ထွေးသောဂျီသွမေတကြေးရှိသည့်ဒေသများတွင်တိကျသော strain ဖတ်ရှုခြင်းများဖြစ်သည်။ ထို့အပြင် strain gauge testing သည်မျက်နှာပြင်ရှိစိတ်ဖိစီးမှုဆိုင်ရာသတင်းအချက်အလက်များကိုသာထောက်ပံ့ပေးသည်။

3 ။ X-Ray diffraction (xrd)

X-Ray diffraction သို့မဟုတ် xrd သည်ပစ္စည်းများ၏ကြည်လင်သောဖွဲ့စည်းပုံကိုတိုင်းတာခြင်းအားဖြင့်ပျောက်ဆုံးနေသောဖယောင်းအပိုင်းအစများတွင်စိတ်ဖိစီးမှုများကိုခွဲခြမ်းစိတ်ဖြာရန်ကျွန်ုပ်တို့အသုံးပြုနိုင်သည့်နည်းလမ်းတစ်ခုဖြစ်သည်။ ၎င်းတွင်ဓာတ်မှန်ရိုက်ခြင်းနှင့်ထုတ်လုပ်သော diffraction ပုံစံကိုခွဲခြမ်းစိတ်ဖြာခြင်းပါဝင်သည်။

ဒီမှာဘယ်လိုအလုပ်လုပ်တယ်ဆိုတာဒီမှာပါ။ ပထမတစ်ခုမှာ xrd machine မှာပါ 0 င်ပြီး x-rays နဲ့ irradiate ။ X-rays သည်ပစ္စည်းအတွက်အက်တမ်များနှင့်အပြန်အလှန်ဆက်သွယ်ပြီး detector မှမှတ်တမ်းတင်ထားသော diffraction ပုံစံကိုထုတ်လုပ်သည်။ ထို့နောက်ကျွန်ုပ်တို့သည်ပစ္စည်း၏ကြည်လင်သောဖွဲ့စည်းပုံကိုဆုံးဖြတ်ရန်နှင့်အပိုင်းများတွင်စိတ်ဖိစီးမှုတွက်ချက်ရန် diffraction ပုံစံကိုအသုံးပြုသည်။

XRD ၏အကြီးမားဆုံးအားသာချက်များအနက်မှတစ်ခုမှာ၎င်းသည်၎င်းတွင်အတွင်းပိုင်းစိတ်ဖိစီးမှုများအပေါ်သတင်းအချက်အလက်များကိုပေးထားခြင်းဖြစ်သည်။ ၎င်းသည်အခြားနည်းများကိုရှာဖွေတွေ့ရှိခြင်းမပြုနိုင်ပါ။ ထို့အပြင် XRD သည်အဖျက်စွမ်းအားမဟုတ်သောစမ်းသပ်ခြင်းနည်းလမ်းဖြစ်သည်။ ဆိုလိုသည်မှာစမ်းသပ်မှုလုပ်ငန်းစဉ်အတွင်း၎င်းသည်အပိုင်းကိုမပျက်စီးစေနိုင်ပါ။

သို့သော် XRD တွင်၎င်း၏အကန့်အသတ်ရှိသည်။ အကြီးမားဆုံးစိန်ခေါ်မှုတစ်ခုမှာအထူးသဖြင့်ရှုပ်ထွေးသောဂျီသွမေတမ်းသို့မဟုတ်သေးငယ်သောဂျီဟိုးဆူးသို့မဟုတ်သေးငယ်သောအစိတ်အပိုင်းများနှင့်အတူအစိတ်အပိုင်းများအတွက်တိကျသောကွဲပြားခြားနားသောကွဲပြားခြားနားသောပုံစံများဖြစ်သည်။ ထို့အပြင် XRD သည်အခြားနည်းလမ်းများနှင့်နှိုင်းယှဉ်လျှင်အချိန်ကုန်ပြီးစျေးကြီးနိုင်သည်။

4 ။ ultrasonic စမ်းသပ်ခြင်း

Ultrasonic Testing ဆိုသည်မှာပျောက်ဆုံးနေသောဖယောင်းပုံသွန်းသည့်အစိတ်အပိုင်းများကိုခွဲခြမ်းစိတ်ဖြာခြင်းအားဖြင့်ပျောက်ဆုံးနေသောဖယောင်းအပိုင်းအစများကိုခွဲခြမ်းစိတ်ဖြာရန်ကျွန်ုပ်တို့အသုံးပြုနိုင်သည့်နည်းလမ်းတစ်ခုဖြစ်သည်။ ၎င်းတွင်အကြိမ်ရေမြင့်မားသော Ultrasonic လှိုင်းများကိုတစ်စိတ်တစ်ပိုင်းသို့ပို့ဆောင်ခြင်းနှင့် 0 တ်စုံများကိုဖြတ်သန်းသွားသောအချိန်ကိုတိုင်းတာသည်။

ဒီမှာဘယ်လိုအလုပ်လုပ်တယ်ဆိုတာဒီမှာ - ပထမ ဦး စွာကျွန်ုပ်တို့သည် ultrasonic transducer ကိုအပိုင်းပိုင်းတွင် ထား. Ultrasonic လှိုင်းတံပိုး၏သွေးခုန်နှုန်းကိုပို့ပေးပါ။ လှိုင်းများသည်အကြောင်းအရာကိုဖြတ်သန်းသွားလာပြီးပစ္စည်းဂုဏ်သတ္တိများတွင်မည်သည့်ပြည်တွင်းရေးချို့ယွင်းချက်များသို့မဟုတ်ပြောင်းလဲမှုများမှမဆို transducer ကိုပြန်ပြောင်းဖော်ပြထားသည်။ ထို့နောက်လှိုင်းများသည်ချွတ်ယွင်းချက်နှင့်နောက်ကျောကို transducer သို့သွားရန်သွားသောအချိန်ကိုတိုင်းတာရန်အချိန်အတိုင်းအတာကိုတိုင်းတာကာဤအချက်အလက်ကို အသုံးပြု. ဖယ်ရှားခြင်းနှင့်စိတ်ဖိစီးမှုများနှင့်စိတ်ဖိစီးမှုများနှင့်စိတ်ဖိစီးမှုကိုတွက်ချက်ရန်ဤအချက်အလက်ကိုအသုံးပြုသည်။

Ultrasonic စမ်းသပ်ခြင်း၏အကြီးမားဆုံးအားသာချက်များအနက်မှတစ်ခုမှာ၎င်းသည်အတွင်းပိုင်းချို့ယွင်းချက်များနှင့်စိတ်ဖိစီးမှုများပါဝင်မှုကိုရှာဖွေတွေ့ရှိနိုင်သည်။ ထို့အပြင် Ultrasonic စမ်းသပ်ခြင်းသည်အဖျက်စွမ်းအားမဟုတ်သောစမ်းသပ်ခြင်းနည်းလမ်းဖြစ်သည်။ ဆိုလိုသည်မှာစမ်းသပ်ခြင်းလုပ်ငန်းစဉ်အတွင်း၎င်းသည်အပိုင်းကိုမပျက်စီးစေနိုင်ပါ။

သို့သော် ultrasonic စမ်းသပ်ခြင်းတွင်၎င်း၏အကန့်အသတ်ရှိသည်။ အကြီးမားဆုံးစိန်ခေါ်မှုတစ်ခုမှာအထူးသဖြင့်ပိုမိုရှုပ်ထွေးသောဂျီသွမေတမ်းသို့မဟုတ် inhometries ပစ္စည်းများနှင့်အတူတိကျသောတိုင်းတာမှုများရရှိခြင်းဖြစ်သည်။ ထို့အပြင် Ultrasonic စမ်းသပ်ခြင်းသည်ရလဒ်များကိုတည်ဆောက်ရန်နှင့်အဓိပ္ပာယ်ကောက်ယူရန်မြင့်မားသောကျွမ်းကျင်မှုအဆင့်လိုအပ်သည်။

ကောက်ချက်

နိဂုံးချုပ်အနေဖြင့်ပျောက်ဆုံးနေသောဖယောင်းသွန်းလောင်းခြင်းအပိုင်းများ၌စိတ်ဖိစီးမှုများကိုဆန်းစစ်ခြင်းသည်အစိတ်အပိုင်းများ၏အရည်အသွေးနှင့်ယုံကြည်စိတ်ချရမှုကိုသေချာစေရန်အလွန်အရေးကြီးသည်။ ကျွန်ုပ်တို့အသုံးပြုနိုင်သည့်ကွဲပြားသောနည်းလမ်းများစွာရှိသည်။ တစ်ခုချင်းစီကို၎င်း၏ကိုယ်ပိုင်အားသာချက်များနှင့်ကန့်သတ်ချက်များရှိသည်။ ဤနည်းလမ်းများကိုပေါင်းစပ်ခြင်းအားဖြင့်ကျွန်ုပ်တို့သည်စိတ်ဖိစီးမှုများကို ပိုမို. နားလည်နိုင်ပြီးဒီဇိုင်းနှင့်ကုန်ထုတ်လုပ်မှုလုပ်ငန်းစဉ်ကိုပိုမိုကောင်းမွန်စေရန်ခြေလှမ်းများလှမ်းနိုင်သည်။

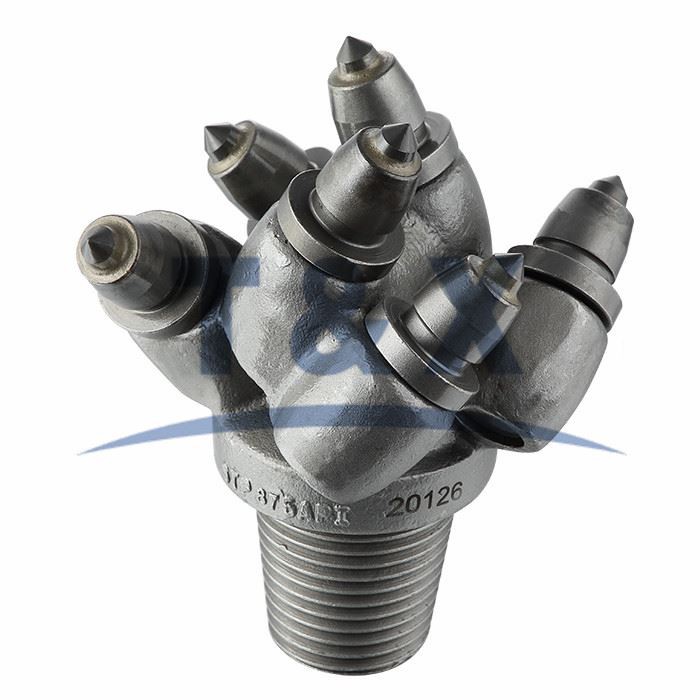

သင်အရည်အသွေးမြင့်မားသောဖယောင်းအပိုင်းအစများအတွက်စျေးကွက်တွင်ရှိလျှင်သင်နှင့်စကားပြောရန်ကျွန်ုပ်နှစ်သက်ပါသည်။ ကျနော်တို့ကျယ်ပြန့်အမျိုးမျိုးကိုဆက်ကပ်သံမဏိ casting အစိတ်အပိုင်းများ,သံမဏိ 0 တ်ဆင်ပစ္စည်းများနှင့်နောက်တွဲယာဉ် connector အစိတ်အပိုင်းများကျွန်ုပ်တို့၏ဖောက်သည်များအားအကောင်းဆုံးထုတ်ကုန်များနှင့် 0 န်ဆောင်မှုများဖြင့်ကျွန်ုပ်တို့၏ဖောက်သည်များကိုထောက်ပံ့ရန်ကတိကဝတ်ပြုထားသည်။ ထို့ကြောင့်သင့်တွင်မေးခွန်းများရှိပါကသို့မဟုတ်သင်၏သီးခြားလိုအပ်ချက်များကိုဆွေးနွေးလိုပါက ကျေးဇူးပြု. မတွန့်ဆုတ်ပါနှင့်။ သင့်ဆီမှအကြောင်းပြန်ချက်ကိုမျှော်လင့်နေပါတယ်!

ကိုးကားခြင်း

• David S. Munson, Donald F. Young မှ Donald F. Young နှင့် Theodore H. Yeiishi တို့က "အကန့်အသတ်နှင့်သီအိုရီနှင့် application
• "strain gauge နည်းပညာ:" John Dally, Wallace Riley နှင့် Kenneth McConnell မှ "strand gauge နည်းပညာ: အခြေခံနှင့် application များ"
• "X-Ray diffraction: လက်တွေ့ကျသောချဉ်းကပ်နည်း" Chris Hammond က
• David A. Hutchins မှ "Ultrasonic စမ်းသပ်ခြင်း - အခြေခံမူများနှင့်အပလီကေးရှင်းများ"
